Meziškolní soutěž 3D tisku

Meziškolní soutěž 3D tisku

S týmem Marek Halamka a Matyáš Chmel soutěžíme ve městem vyhlášené soutěži 3D tisku.

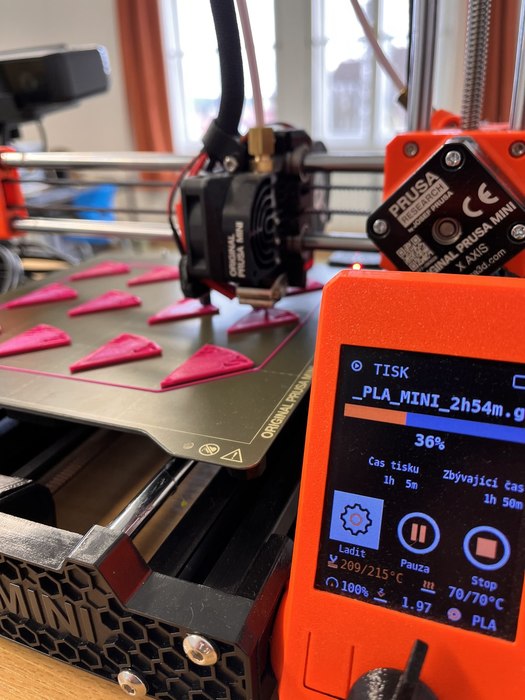

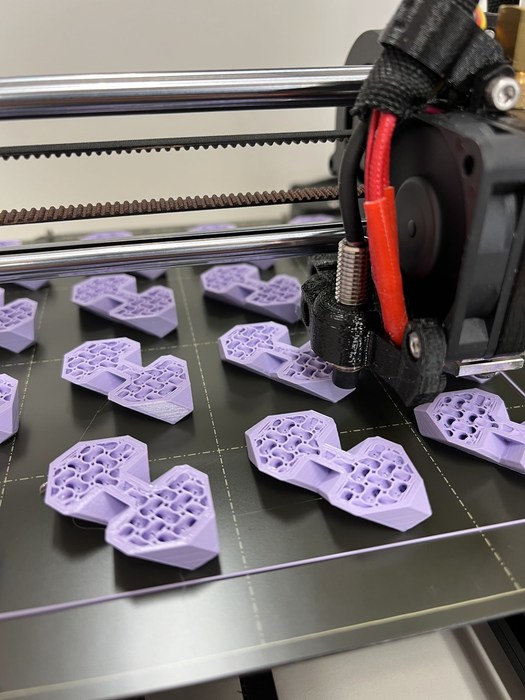

Škola má k dispozici tři výuková zařízení PRUSA MINI+, na kterých žáci tiskli soutěžní modely (více jak 130ks).

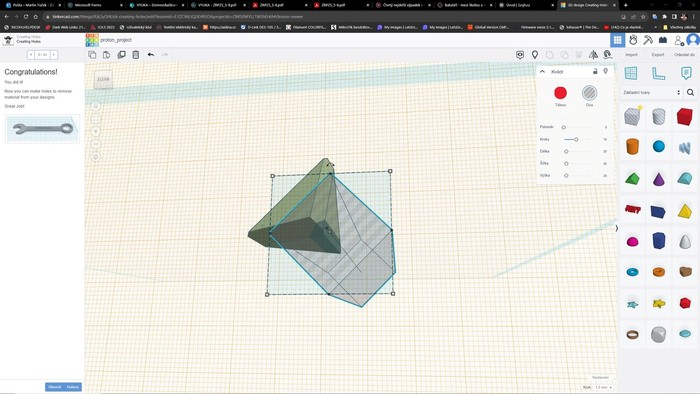

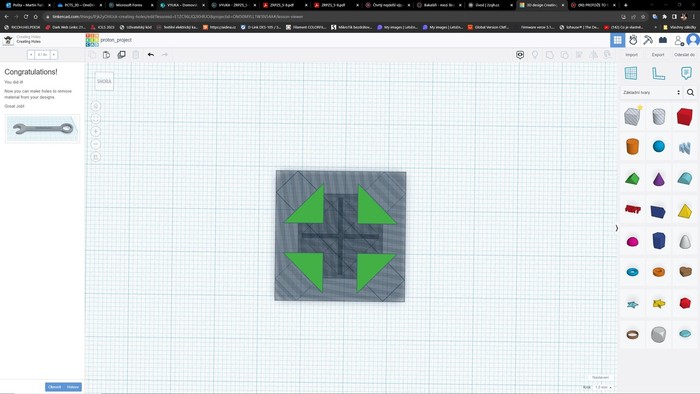

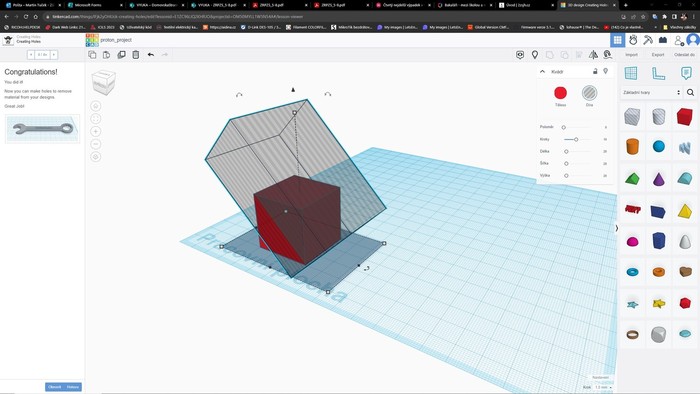

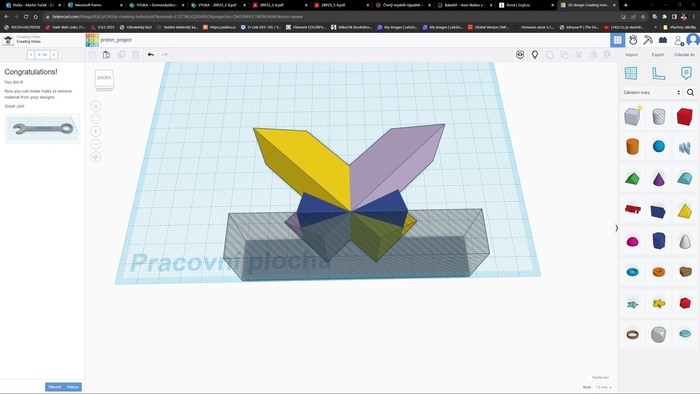

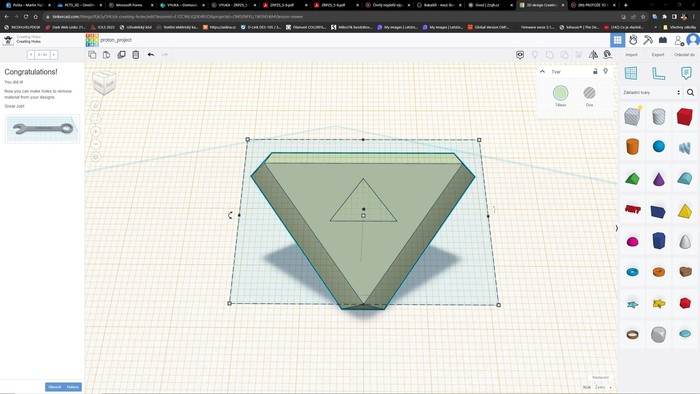

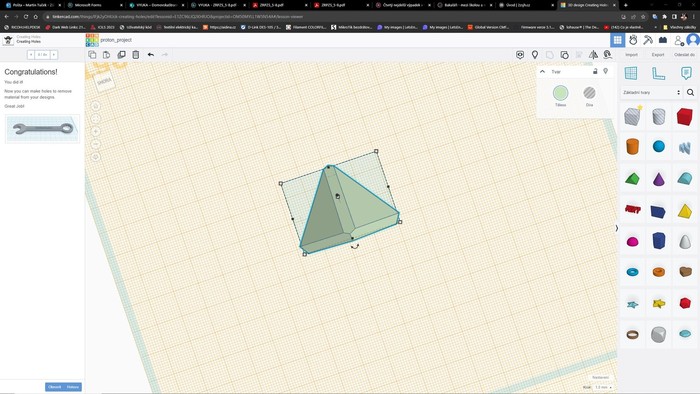

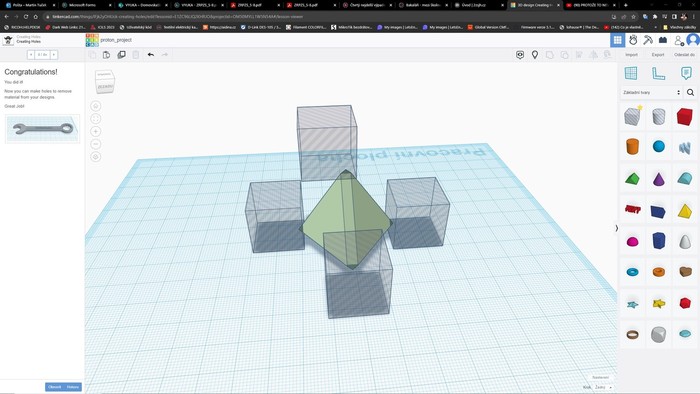

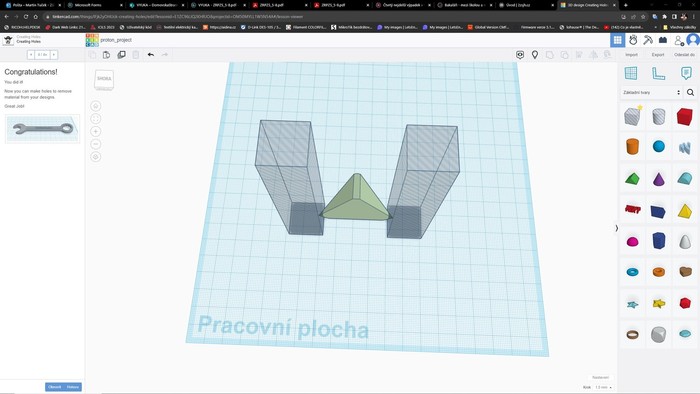

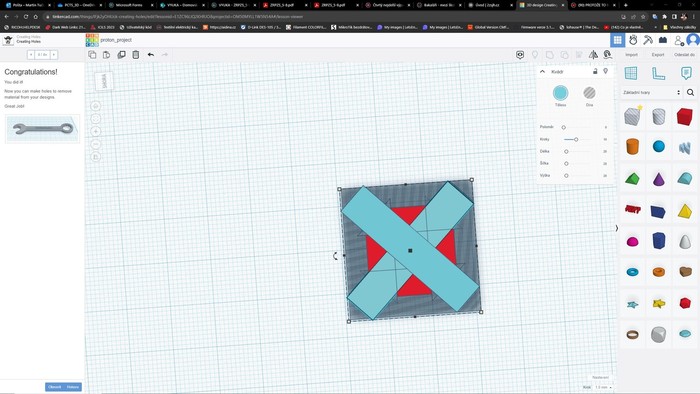

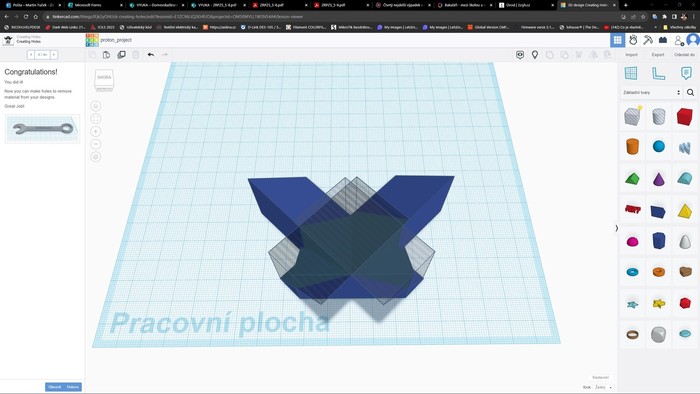

Za druhou ZŠ vytvořili v inspiraci existujícího vzoru reverzním modelováním v cloudovém nástroji Autodesk TinkerCad čtyřhranný objekt "PROTONKY".

HLASUJTE pro nás :)

Vytištěné objekty se mohou po vzoru protonu jádra atomu skládat ve větší celky a předvádět tak rozdíly hmotností (proton jádra tvoří 99,9% hmotnosti každého atomu) těžších prvků.

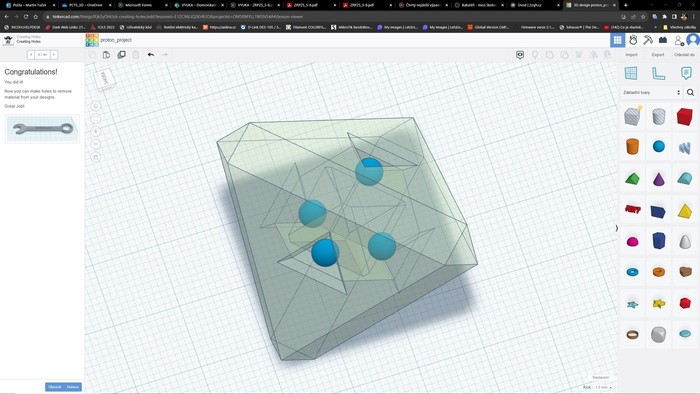

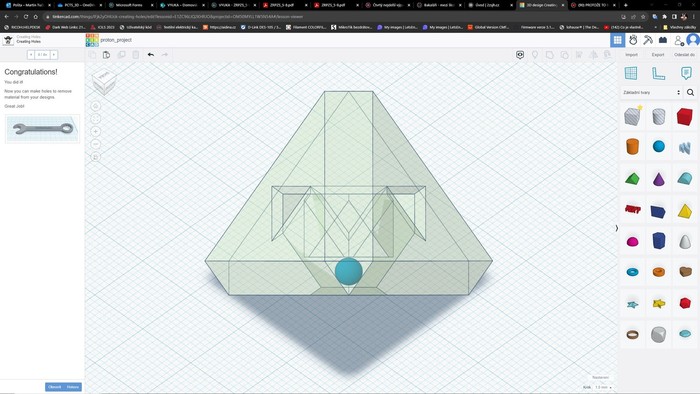

Zvolili jsme model samotného vodíku (jeden proton), hmotnost molekuly vody (10 protonů) a složený model uranu (92 protonů). Aby se modely spojovaly, každá plocha základního protonku má vložený 4mm neodymový magnet.

.PDF textová dokumentace

VIMEO link videodokumentace

Oficiální stránky města JH k soutěži

Na našem hotovém modelu je zajímavé mnoho úhrnných údajů:

• 1ks neodymové kuličky má hmotnost 0,25 g, schopnost udržet 2,45 N, na vytištěný protonek připadají čtyři magnetky

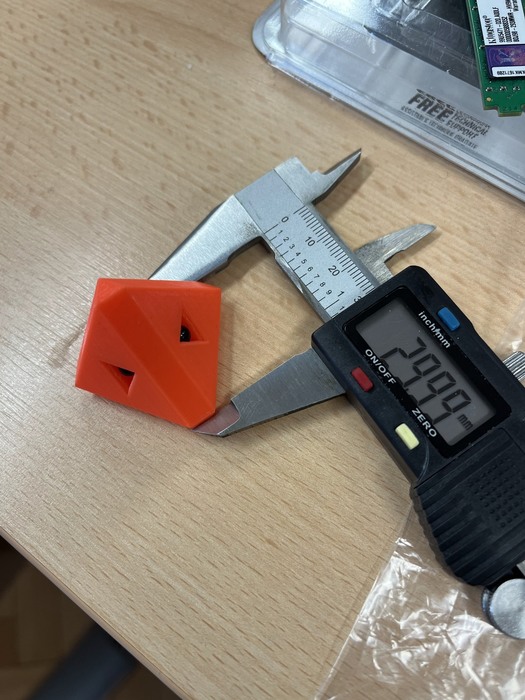

• 1ks vytištěného "protonku" váží bez magnetů 7,2 g, včetně 4 ks neodymových kuliček 8,2 g

• Materiál pro tisk jsme použili nejtradičnější filament PLA (kyselina polymléčná - odbouratelný polymer původem z kukuřičného škrobu)

• Jeden protonek se spotřebuje 2,5 m filamentu :)

• Tisk jediného kusu trvá 56 minut, extruderem o teplotě 215 °C projde a spotřebuje se 5,86 ml (kubické jednotky) vlákna

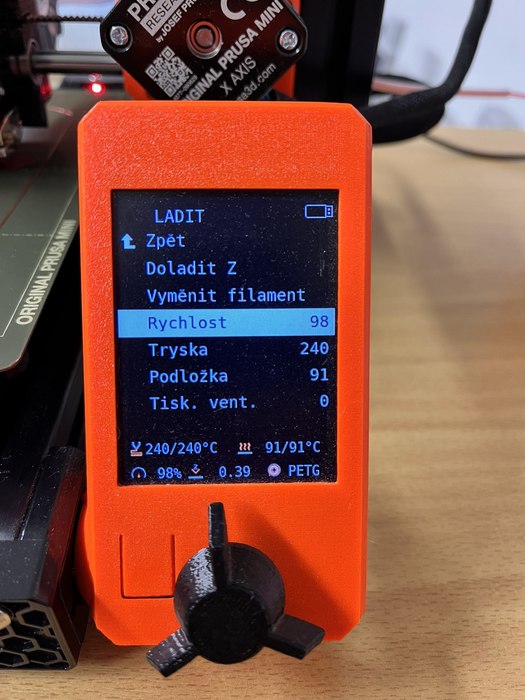

• Tisk má na konkrétním ovladači tiskárny PRUSA MINI+ 141 vrstev o mocnosti 0,15mm, 20% adaptivní výplň a probíhá bez gravitačních podpěr pro nevhodné úhly.

• Atom uranu v našem provedení váží včetně magnetů 754 g

• Molekula vody složená ze dvou vodíků po jednom protonu a 8 protonů jednoho atomu kyslíku váží 82 g (10 protonů)

• Protony modelu atomu drží pohromadě teoretická vazebná síla magnetek o hodnotě 900 N, tedy 90 kg
